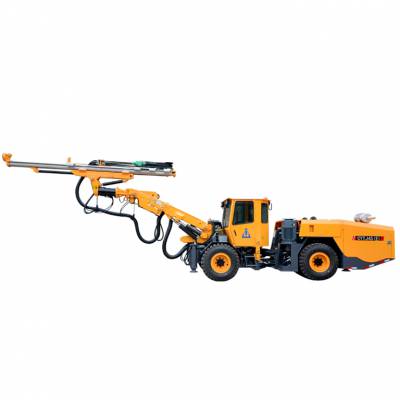

点击图片查看原图
| 产品特性***成本低 | 品牌开山 |
| 型号CYTJ45E | 产品别名智能掘进机 |
| 适用范围隧道矿山巷道掘进 | 凿孔直径45-89mm |
| 凿孔深度3-10m | 凿孔速度2000mm/min |
| 冲击能量13-24kW | 冲击频率60Hz |
展开
KJ311计算机智能自动凿岩炮孔定位冲击推进远程控制润滑故障报警网络实时参数
智能自动化掘进凿岩钻车/钻机，智能自动定位凿岩炮孔；自动冲击推进，终孔时自动停止；可远程控制，实时数据搜集；也可数据下载，为后续掘进凿岩提供分析依据，优化施工方案。自动集中润滑；故障报警自动停机等。***。
冷暖空调驾驶室，兼噪音隔离，使操作手舒适化，更好专注凿岩作业。
外形尺寸与重量 | ||||
长度 | 11250mm | |||
宽度 | 1850mm | |||
高度 | 2900 mm | |||
重量 | 约12000 kg | |||
行驶速度，水平 | 10 km/h | |||
爬坡能力 | 25%(14°) | |||
安全防护 | ||||
噪音水平 | <100 dB(A) | |||
可升降安全顶棚 | 符合防滚翻防落石要求 | |||
钻进系统 | ||||
凿岩机 | 1×HC50/R38 | 1×HC109/R38 | 1×HC95SA/T38 | 1×HC95LM/T38 |
冲击功率 | 13kW | 18.8kW | 20kW | 24kW |
冲击流量 | 105L/min | 135L/min | 95-118L/min | 100-120L/min |
冲击压力 | 130bar | 135bar | 165-200bar | 180bar |
回转压力 | 150bar | 150bar | 210bar | 210bar |
频率 | 62 Hz | 47 Hz | 62 Hz | 62 Hz |
扭矩 | 325Nm | 780Nm | 597Nm | 764Nm |
孔径 | 32-76mm | 45-102mm | 45-102mm | 45-102mm |
推进梁翻转 | 360° | |||
推进梁补偿行程 | 1600mm | |||
钻臂自动持平 | ||||
型号 | K26F | |||
钻臂伸缩 | 1200mm | |||
电动液压泵站 | ||||
电动机 | 45kW/ 55kW / 75kW三相电机 | |||
冲击-推进-钻臂 | 轴向变量柱塞泵 | |||
回转 | 齿轮泵 | |||
过滤精度 | 10μ | |||
液压油箱 | 240L | |||
液压冷却器 | 水冷却器 | |||
工作电压 | 380V | |||
频率 | 50Hz | |||
起动方式 | 星-三角 | |||
电缆卷盘 | 1×K440 | |||
卷盘容缆量 | 100m/80m | |||
电缆外径 | Φ28mm/Φ32mm | |||
电缆规格 | 3×35+3G6+2×1.5 | |||
3×50+3G6+2×1.5 | ||||
风水路系统 | ||||
空压机 | 1×JN4 | |||
排量 | 0.5m3/min | |||
压力 | 6-8bar | |||
钎尾润滑装置 | 电子脉冲润滑泵 | |||
润滑耗气量 | 0.3m3/min | |||
润滑耗油量 | 180-250g/h | |||
水泵 | 1×CR3 / 1×CR6 | |||
功率 | 1.5kW / 4kW | |||
水泵排量 | 3m3/h / 6m3/h | |||
底盘 | ||||
柴油机 | BF4L2011 53kW，2800rpm / Cummins QSB3.9-C80-31 60kW 2200rpm | |||
尾气净化 | 尾气催化器 | |||
传动系统 | 湿式车桥四轮驱动闭式行走系统 | |||
摆动角 | 后桥摆动±10° | |||
轮胎 | 11.00-20 | |||
转向机构 | ±40°铰接转向 | |||
行走制动 | 多片式制动 | |||
驻车制动 | 多片式制动器 | |||
燃油箱 | 60L | |||
